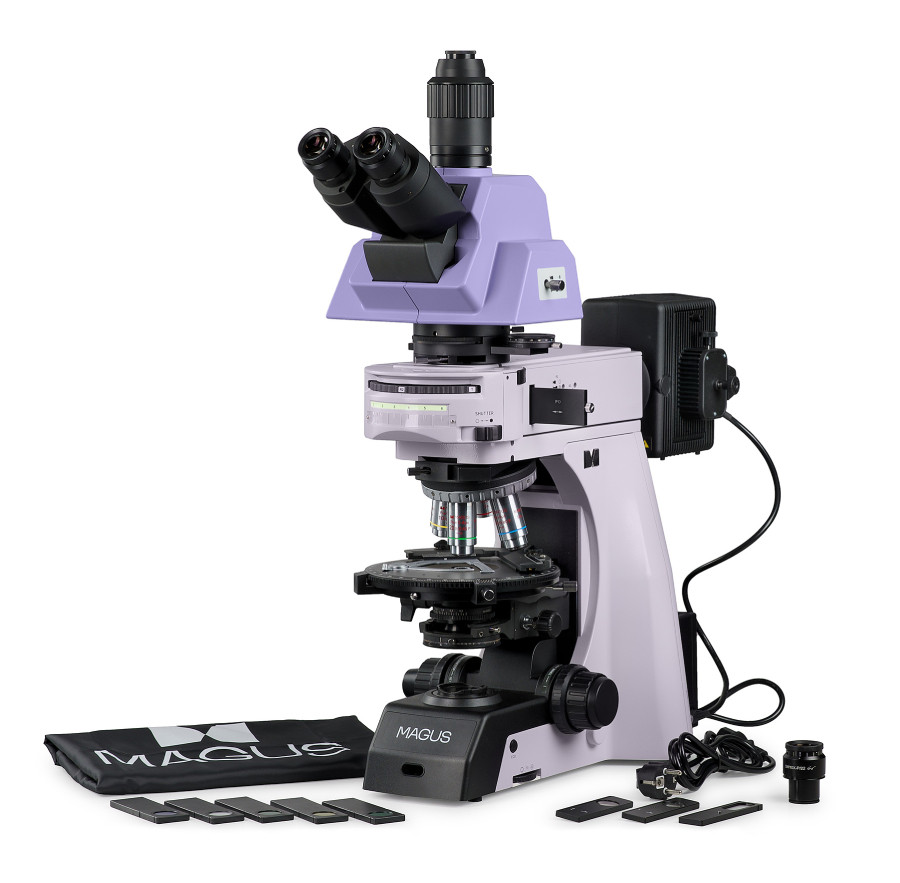

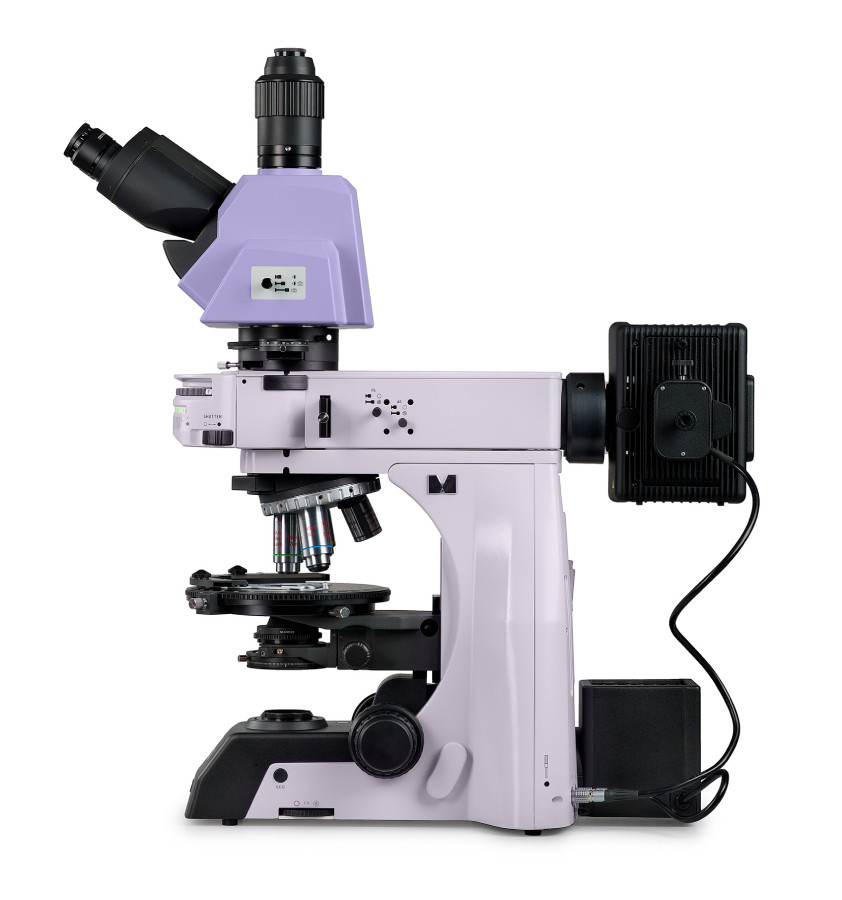

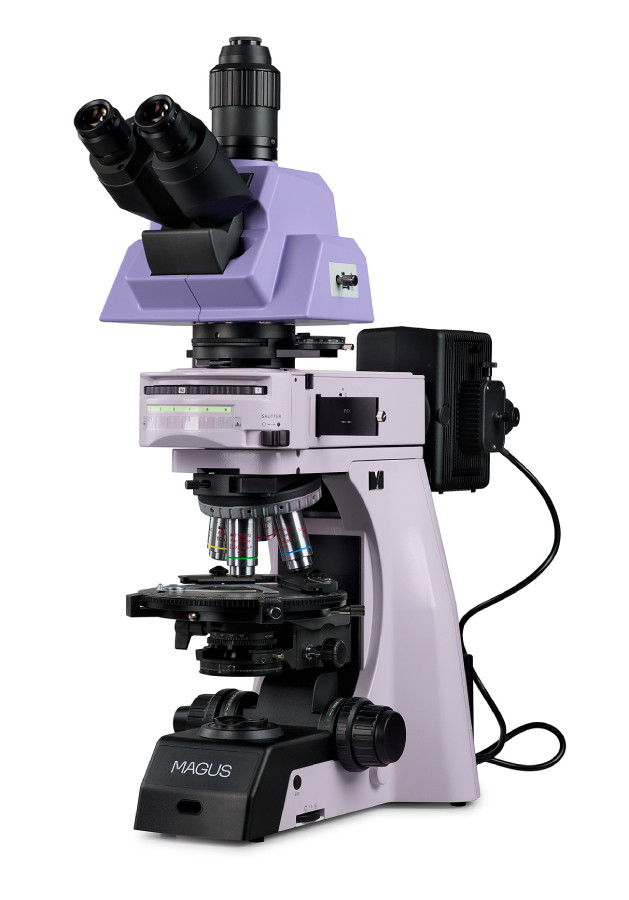

Поляризационные микроскопы MAGUS Pol 890 — это оптические микроскопы, позволяющие выполнять изучение анизотропных веществ в проходящем и отраженном свете. Данная модель может быт опционально снабжена дополнительными фильтрами для работы методом темного поля, фазового контраста в проходящем свете, дифференциально-интерференционного контраста и люминесценции.
Характеристики микроскопа MAGUS Pol 890
Общие характеристики
- Кратность увеличения — 50-500,
- методы исследования — поляризованный свет (Пол), светлое поле (СП), темное поле (ТП), дифференциально-интерференционный контраст (ДИК) и люминесценция (Люм),
- питание, В/Гц — 100-240/50/60.

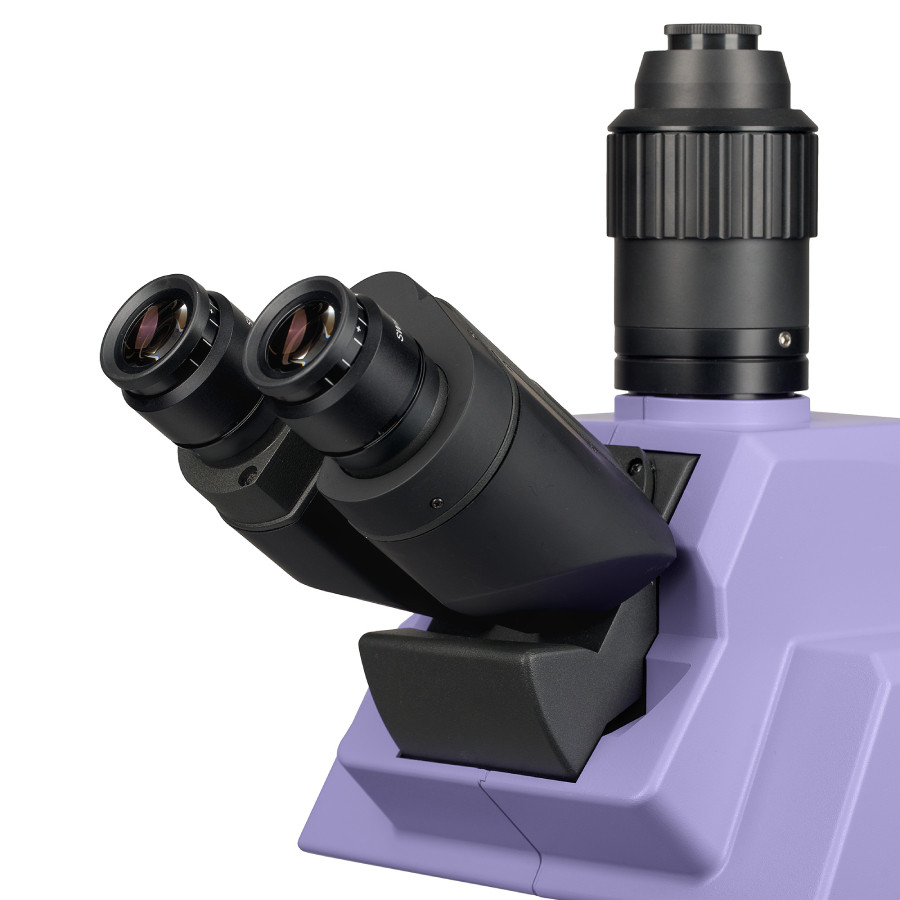

Насадка
- Тринокуляр,
- рассчитана на бесконечность (что означает, что увеличение не изменяется, в том числе, если расстояние между объективом и тубусной линзой варьирует),
- левый тубус с кольцом диоптрийной коррекции,
- наклонена под углом от 0 до 35°,
- дистанция между окулярами, мм — 47-78,
- диаметр посадки окуляров, мм — 30,
- два окуляра с удалённым зрачком, мм — 10×/22.

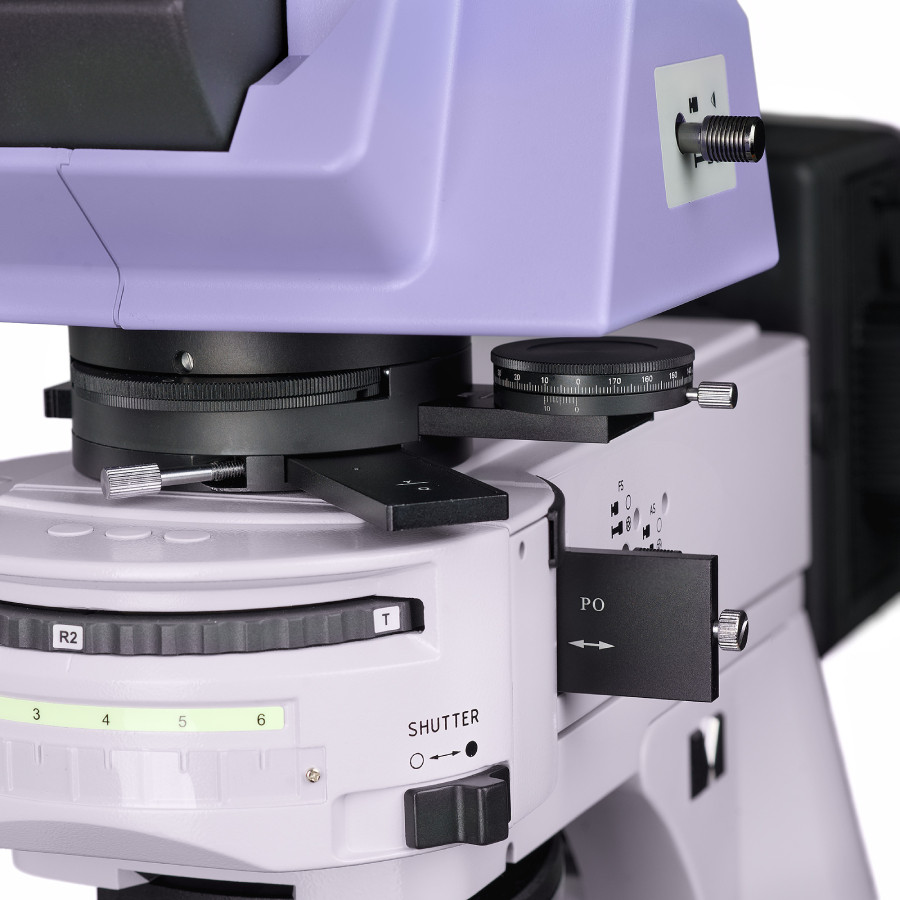

Промежуточный тубус
- Линза Бертрана,
- предусмотрен разъем для оптических компенсаторов (кварцевый клин, λ и λ/4 компенсатор).
Объективы
- Револьверная головка на 5 объективов,
- Объективы — планахроматы скорректированные на бесконечность (кратность увеличения/апертура/парфокальная высота): Plan S-Apo 5х/0,15 ∞/–, 60 мм, Plan S-Apo 10х/0,30 ∞/–, 60 мм, Plan S-Apo 20х/0,45 ∞/0, 60 мм, Plan Apo 50х/0,80 ∞/0, 60 мм (подпружиненный).

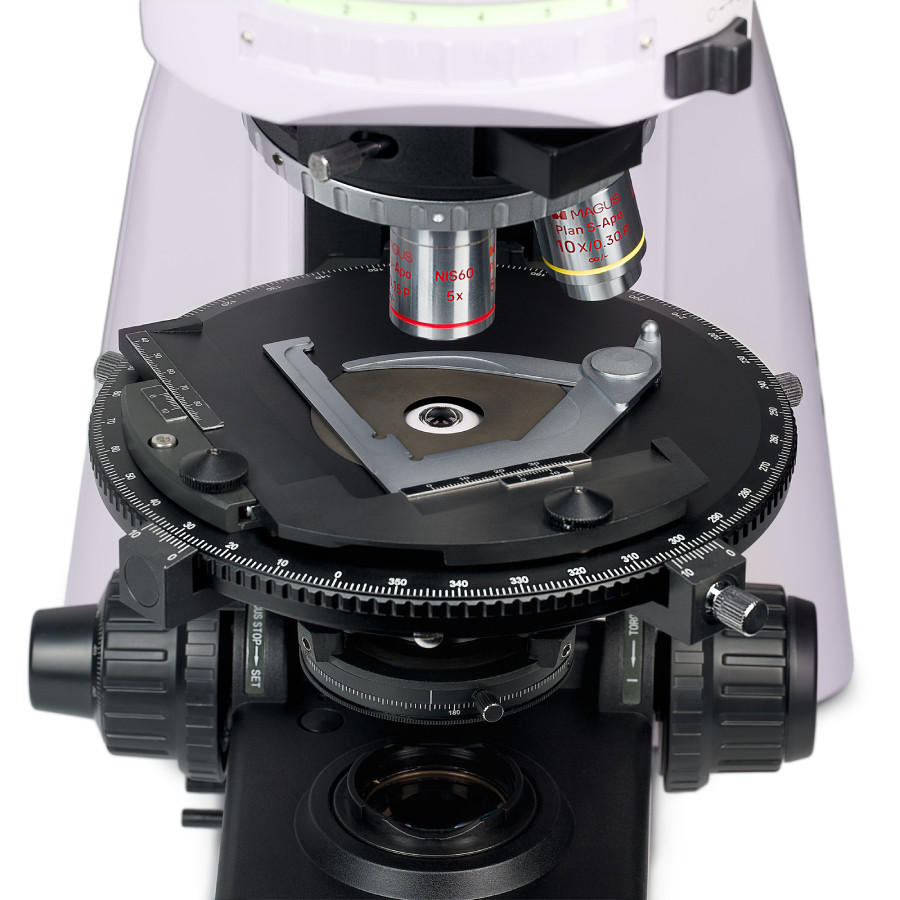

Предметный столик
- Круглый (с диаметром 190 мм), вращаемый в горизонтальной плоскости (360°), возможность центрирования,
- шаг поворота 1°,
- сетка (шкала) для определения углов, с точностью до 0,1.
Освещение, оптическая система
- Отраженный свет, проходящий свет,
- освещение (галогенная лампа), Вт — 100,
- освещение настроено по Кёлеру,
- полевая диафрагма, ограничивающая поле оптической системы, регулируется,

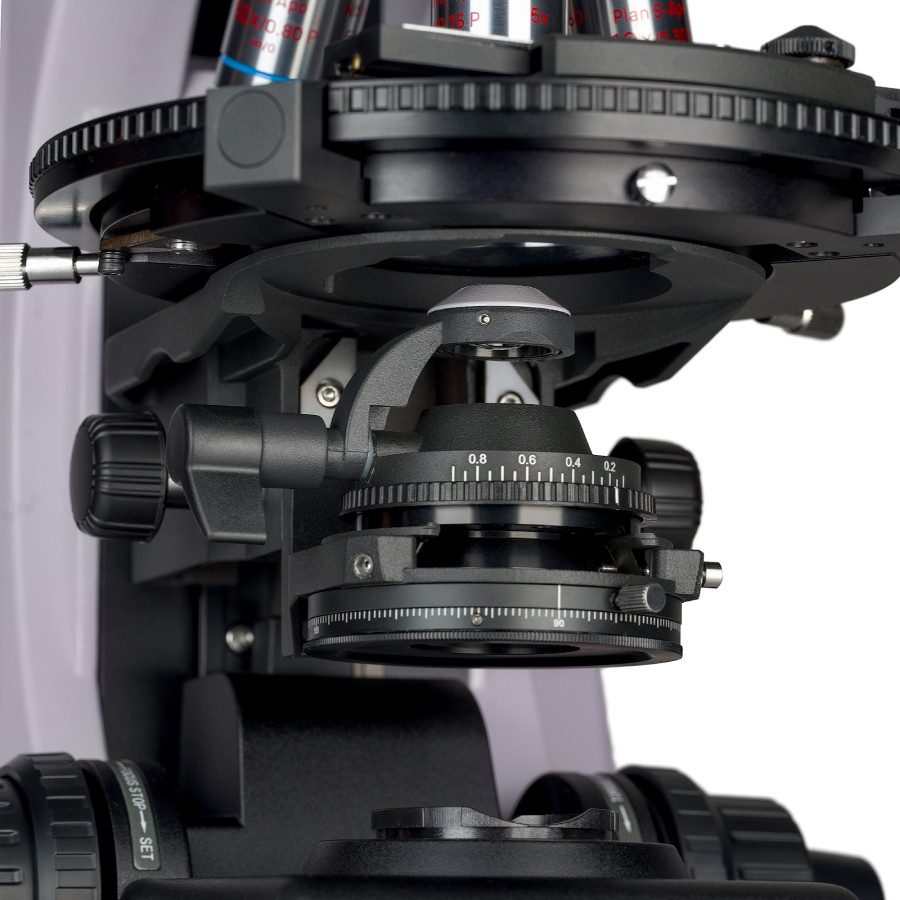

- конденсор Аббе с центрированием и регулировкой по высоте, апертурная диафрагма с регулировкой и откидной линзой Лазо, NA конденсора 0,9/0,25,
- поляризатор c вращением 360° и шкалой с метками угла поворота (0°, 90°, 180°, 270°) относительно анализатора,
- анализатор с вращением 360°,

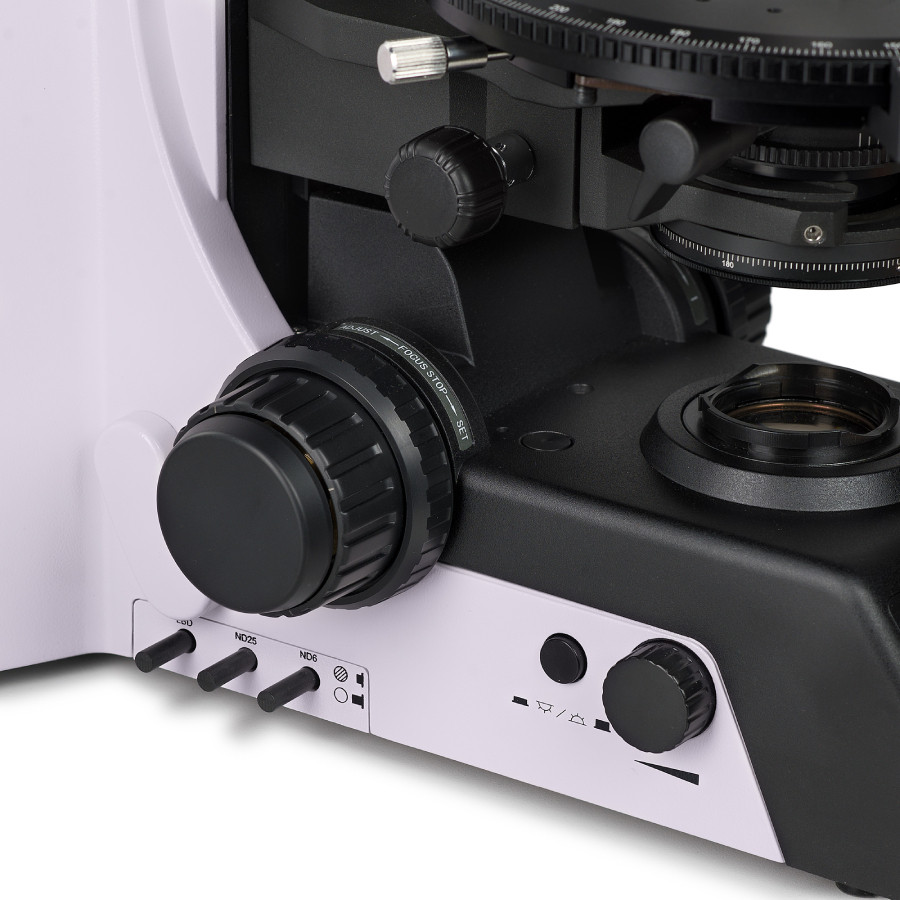

- система оснащена винтами грубого и тонкого фокусирования, для грубого имеется блокирование и установка степени жесткости,
- ход грубого фокусирования, мм — 35,
- шаг тонкого фокусирования, мкм — 1.
Микроскоп также укомплектован
- Адаптером для установки камеры на тубус C-mount 1×,
- набором шестигранных ключей,
- чехлом для защиты корпуса микроскопа от пыли.
Аксессуары, опции
- Планахроматические объективы, корректировка на бесконечность: Plan Apo 100x/0,9 ∞/0, парфокальная высота 60 мм (подпружиненный),
- цифровая камера,
- калибровочный (микрометрический) слайд, необходимый для измерений объектов на полученных изображениях в реальных единицах,
- возможность расширить диапазон увеличения микроскопа, крат — 50-1000.
Микроскоп MAGUS Pol 890 является аналогом для таких моделей микроскопов как: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon Eclipse Ci-Pol, Nikon Eclipse E200Pol, Nikon Eclipse LV100ND POL/DS, Nikon Eclipse LV100Pol, Olympus BX53P.
Сферы применения поляризационных микроскопов
Поляризационные микроскопы находят широкое применение во многих дисциплинах благодаря своей возможности исследовать анизотропные соединения.
- В геологической области: определение линейных размеров, положения относительно друг друга и оптических свойств кристаллов и аморфных фаз.
- В биологической отрасли: изучение строения и структуры тканей и клеток.
- В медицинской области: гистологические анализы, анализы осадка мочи.
- В производственной отрасли: контроль состава, структуры и качества синтетических материалов.
- В криминалистической области: анализ повреждений тканей.
Основные компоненты поляризационного микроскопа и его особенности работы в проходящем свете
Анизотропия и двойное лучепреломление. Многие органические и неорганические вещества, а также биологические объекты обладают анизотропией, то есть разными свойствами (в частности оптическими) в разных направлениях. Это проявляется в двойном лучепреломлении, когда световая волна расщепляется на две компоненты, и распространяется в разных плоскостях с различной скоростью. Если сквозь анизотропное соединение пропустить поляризованный свет, то оно будет обладать уникальным рельефом, цветом, плеохроизмом, цветами интерференции и характером погасания. Зачастую этих параметров достаточно, что бы уверенно идентифицировать вещество.
Основные компоненты поляризационного микроскопа (от основания к окулярам):
Осветитель — источник света, который находиться внизу микроскопа и служит для подачи света на образец. Обычно это либо галогеновая, либо светодиодная лампа. Яркость освещения можно регулировать, чтобы обеспечить оптимальное освещение образца.
Поляризатор — расположен над осветителем и может вращаться под углом 360. Это специальная пластина, которая пропускает свет и заставляет его на выходе колебаться только в одной плоскости. Этот поляризованный свет затем проходит сквозь образец.
Конденсор — расположен над поляризатором и под предметным столиком. Он служит для формирования светового пучка, который направляется на образец. Он состоит из системы линз, которые собирают свет от осветителя и формируют параллельный пучок, который проходит через образец. Конденсоры бывают разных типов, включая ахроматические, которые корректируют сферическую и хроматическую аберрации. Важнейшими характеристиками конденсоров являются числовая апертура и наличие ирисовой диафрагмы для регулирования освещенности.
Предметный столик — предназначен для размещения образца. Он может вращаться на 360 и имеет механизм центровки, что позволяет точно позиционировать образец относительно оптической оси. Некоторые модели оснащены специальным механическим держателем для фиксации предметного стекла и плавного перемещения образца в горизонтальной плоскости.
Револьвер с гнездами для объективов — содержит набор сменных объективов различной кратности и апертуры. Объективы собирают свет, прошедший через образец, и формируют изображение. Они делятся на два основных типа: планхроматы, которые обеспечивают коррекцию искажений по всему видимому спектру, и ахроматы, которые исправляют сферическую и хроматическую аберрации по ограниченному числу цветов.
Промежуточный тубус со слотом, куда вставлена специальная призма — анализатор. Анализатор — это еще один поляризационный фильтр (такой же, как и поляризатор), который находиться между окулярами и револьвером с объективами. В зависимости от положения анализатора относительно поляризатора будет разная картина в поле зрения микроскопа. Если анализатор пропускает свет в плоскости параллельной поляризатору, то при просмотре через окуляры объекты будут равномерно освещены и будут визуально отличаться рельефом и цветами за счет различных показателей преломления и цветов поглощения. При прохождении поляризованного света сквозь вещества с анизотропными свойствами — некоторые из них могут демонстрировать преобразование цвета в процессе поворота столика (плеохроизм), что невозможно в обычной светлопольной микроскопии. Когда плоскости пропускания света поляризатора и анализатора перпендикулярны друг другу — два пучка, получившиеся за счет расщепления света образцом, суммируются анализатором. При этом в анализаторе возникает усиливающая или ослабляющая интерференция — образцы окрашиваются в различные цвета (от серых до красных, включая весь спектр), так называемые цвета интерференции. При вращении образца интенсивность этих цветов меняется (вплоть до полного погасания). Вещества с изотропной структурой будут всегда выглядеть черными. Вспомогательные пластины, такие как кварцевый клин, слюдяные пластины и компенсаторы, помогают дополнительно анализировать свойства образца. Линза Бертрана применяется для получения коноскопических изображений, позволяющих определять ориентацию оптических осей и несколько других свойств кристаллических образцов.
Таким образом, поляризационный микроскоп является мощным инструментом для изучения прозрачных и полупрозрачных объектов, особенно тех, которые обладают анизотропией, таких как минералы, полимеры и биологические ткани.
